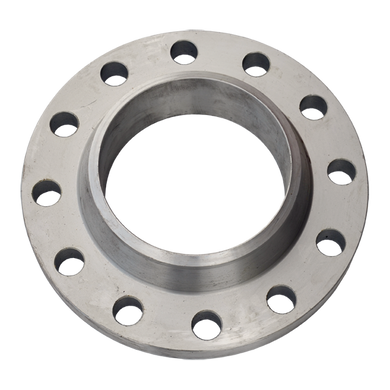

Воротниковый фланец представляет собой элемент с характерной приварной горловиной, выполненной в виде конического концентрата, который плавно соединяется с трубной стенкой. Эта конструкция способствует равномерному распределению давления передаваемых веществ через коническую ступицу. Такие фланцы применяются в трубопроводах, работающих при высоком давлении или экстремальных температурах (как высоких, так и низких). Для установки воротникового фланца используется приварка с V-образным или сплошным швом.
Сфера использования воротникового фланца
Высокое рабочее давление позволяет использовать воротниковый фланец ГОСТ 12821-80 на особо ответственных участках:
- нефтегазовая и химическая промышленность
- оборонная и судостроительная промышленность
- атомная промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и другого оборудования
Чертеж и размерный ряд воротникового фланца Ду 400 Ру 100
Размеры воротникового фланца ГОСТ 12821 Ду 400 Ру 100 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду, мм | (D1), мм | b, мм | h4, мм | d1, мм | D, мм | D2, мм | n, шт | Болти і шпильки | Вага, кг |
| 400 | 525 | 32 | 75 | 398 | 580 | 482 | 16 | М27 | 43,00 |
Ду – диаметр условный;
D1 – межцетровое расстояние отверстий крепления;
b – толщина фланца;
h4 - толщина фланца с шейкой под приварку;
d1 – внутренний диаметр фланца;
D – внешний диаметр фланца;
D2 – диаметр прижимной поверхности (зеркала);
n – количество отверстий под шпильки или болты.
