Изолирующее фланцевое соединение Ду 50 (Ру=16)

Изолирующее фланцевое соединение Ду 50 (Ру=16)

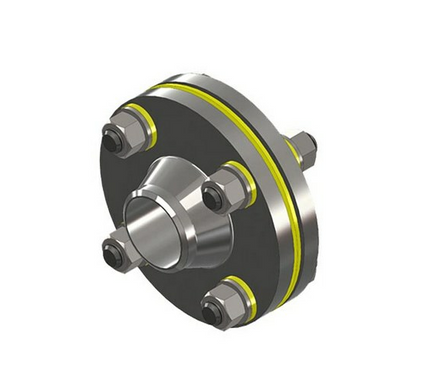

Изолирующее фланцевое соединение Ду 50 (Ру=16) — диэлектрический узел, встраиваемый во фланцевый стык магистрали для электрического разрыва металлического трубопровода. Вставка прерывает токопроводимость линии, исключая протекание блуждающих токов и развитие электрохимической коррозии на границе участков с разными условиями защиты.

Типоразмер Ду 50 широко применяют на распределительных и магистральных трубопроводах среднего диаметра. Рассчитанный на Ру 16 (до 1,6 МПа), узел одновременно держит рабочее давление среды и полностью электрически изолирует фланцевый стык благодаря диэлектрической прокладке, изолированным втулкам и шайбам под крепёж.

Назначение и область применения

Изолирующее соединение Ду 50 монтируют на газо-, водо- и теплопроводах, технологических линиях для разделения участков с катодной защитой и без неё. Оно защищает трубопровод от электрохимической коррозии, ограничивает блуждающие токи и разграничивает зоны систем противокоррозионной защиты в характерных для Ду 50 распределительных узлах.

Материал и конструкция

Узел состоит из двух стальных фланцев Ду 50 и диэлектрической уплотнительной прокладки между ними. Шпильки изолированы от фланцев диэлектрическими втулками и шайбами, что исключает токопроводящий мостик по болтам. Металлические поверхности защищены покрытием, а изоляционные детали выполнены из стойких к рабочей среде полимеров.

Технические особенности

Соединение рассчитано на давление Ру 16 (до 1,6 МПа) и пригодно для воды, газа и других неагрессивных сред. Сопротивление изоляции обеспечивает стабильный электрический разрыв, который проверяют мегомметром после монтажа. Типоразмер Ду 50 является одним из самых распространённых в распределительных сетях благодаря сбалансированной пропускной способности.

Монтаж и обслуживание

Узел устанавливают в разрыв фланцевой линии, равномерно затягивая изолированные шпильки динамометрическим ключом, чтобы не повредить диэлектрические втулки. После монтажа проверяют герметичность и измеряют сопротивление изоляции мегомметром. Обслуживание сводится к периодическому контролю отсутствия электрического пробоя и состояния уплотнения.

Заказ

Купить изолирующее фланцевое соединение Ду 50 (Ру=16) можно в нашем интернет-магазине трубопроводной арматуры и сантехники. Предлагаем сертифицированные диэлектрические узлы, консультацию по подбору под ваш трубопровод и систему защиты и доставку по всей Украине. Уточняйте цену и наличие у наших менеджеров.
