Изолирующее фланцевое соединение Ду 80 (Ру=16)

Изолирующее фланцевое соединение Ду 80 (Ру=16)

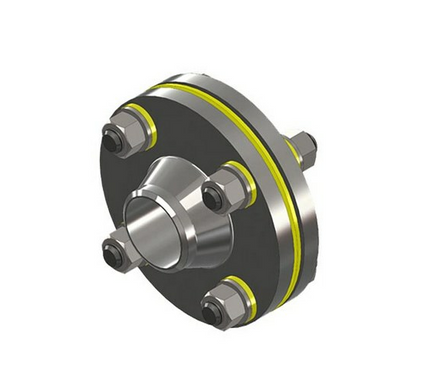

Изолирующее фланцевое соединение Ду 80 (Ру=16) — диэлектрический узел, встраиваемый во фланцевую линию магистрального трубопровода для электрического разрыва металлической сети. Вставка прерывает непрерывность токопроводящей трубы, исключая протекание блуждающих токов и развитие электрохимической коррозии между участками с разными условиями защиты.

Типоразмер Ду 80 применяют на магистральных и распределительных трубопроводах большого сечения. Исполнение Ру 16 (до 1,6 МПа) обеспечивает механическую прочность фланцевого стыка вместе с полной электроизоляцией, которую создают диэлектрическая прокладка, изолированные втулки и шайбы, установленные под каждую крепёжную шпильку узла.

Назначение и область применения

Изолирующее соединение Ду 80 монтируют на газопроводах, водо- и теплопроводах, технологических магистралях для разделения участков с катодной защитой и без неё. Оно защищает протяжённые трубопроводы от электрохимической коррозии, ограничивает блуждающие токи и разграничивает зоны систем противокоррозионной защиты на магистралях большого диаметра.

Материал и конструкция

Узел состоит из двух стальных фланцев Ду 80 и диэлектрической уплотнительной прокладки между ними. Шпильки изолированы от фланцев диэлектрическими втулками и шайбами, что исключает токопроводящий мостик по крепежу. Металлические поверхности защищены покрытием, а изоляционные детали выполнены из стойких к рабочей среде полимеров.

Технические особенности

Соединение рассчитано на давление Ру 16 (до 1,6 МПа) и пригодно для воды, газа и других неагрессивных сред. Сопротивление изоляции обеспечивает стабильный электрический разрыв, который проверяют мегомметром после монтажа. Типоразмер Ду 80 подходит для магистралей с большой пропускной способностью и значительными объёмами транспортировки.

Монтаж и обслуживание

Узел устанавливают в разрыв фланцевой линии, равномерно затягивая изолированные шпильки динамометрическим ключом, чтобы не повредить диэлектрические втулки. После монтажа проверяют герметичность и измеряют сопротивление изоляции мегомметром. Обслуживание сводится к периодическому контролю отсутствия электрического пробоя и состояния уплотнения.

Заказ

Купить изолирующее фланцевое соединение Ду 80 (Ру=16) можно в нашем интернет-магазине трубопроводной арматуры и сантехники. Предлагаем сертифицированные диэлектрические узлы, консультацию по подбору под ваш трубопровод и систему защиты и доставку по всей Украине. Уточняйте цену и наличие у наших менеджеров.
