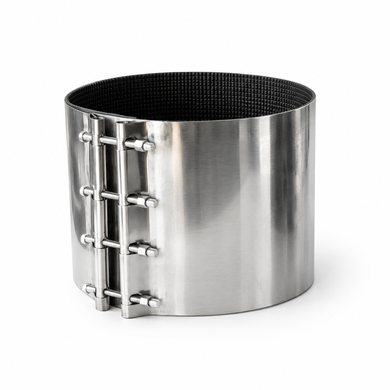

Хомут нержавеющий ремонтный Гидро 560-570/400: ремонт протяжённых повреждений трубы
Нержавеющий хомут Гидро 560-570/400 предназначен для аварийного ремонта трубопроводов наружным диаметром 560–570 мм (DN 500). Он совместим с асбестоцементными трубами соответствующих диаметров и закрывает свищи, трещины и коррозионные отверстия.
Для каких труб подходит хомут 560-570 мм
Хомут подходит для труб асбестоцементных, чугунных, водогазопроводных, электросварных и пластиковых — при условии, что их наружный диаметр попадает в диапазон 560–570 мм. Для этого типоразмера это такие трубы:
| Тип трубы | Условный проход | Наружный диаметр трубы |
|---|---|---|
| Асбестоцементная | DN 500 | 567 мм |
Перед заказом обязательно измерьте наружный диаметр трубы: в зависимости от стандарта и состояния поверхности он может отличаться от табличного.
Где применяют хомут Гидро 560-570/400
- Магистральные водоводы. Аварийный ремонт водоводов большого диаметра без вырезания участка и длительного отключения потребителей.
- Канализационные коллекторы. Напорные коллекторы из асбестоцементных и чугунных труб, где замена участка требует большого объёма земляных работ.
- Водоканалы и теплоснабжающие предприятия. Аварийный запас для быстрого реагирования на порывы магистралей.
- Промышленность. Трубопроводы технической воды, системы охлаждения, сети горно-обогатительных и пищевых предприятий.
Почему ширина 400 мм
Ширина 400 мм нужна, когда повреждение протяжённое: продольная трещина, расслоение асбестоцементной трубы или несколько дефектов на одном участке. 4 болта обеспечивают равномерный прижим по всей ширине хомута даже на трубе с неровной поверхностью. Для этого диаметра также доступны хомуты шириной 300, 480 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наружный диаметр трубы | 560–570 мм |
| Ширина (длина) хомута | 400 мм |
| Условный проход | DN 500 |
| Типовые трубы | асбестоцементная DN 500 — Ø567 мм |
| Количество замков | 1 |
| Количество болтов (шпилек) | 4 |
| Максимальное рабочее давление | 10 бар |
| Бандаж (корпус) | нержавеющая сталь AISI 304, 0,5 мм |
| Болты | нержавеющая сталь A2, DIN 933, резьба на всю длину |
| Гайки | удлинённые, нержавеющая сталь A2, DIN 6330 |
| Уплотнитель | вафельная резина EPDM, 5 мм |
| Рабочая температура | до +100 °C |
| Момент затяжки | до 65 Нм (для PVC — 50 Нм) |
| Гарантия | 5 лет |
Преимущества ремонтного хомута Гидро
Нержавеющая сталь и повторное использование
Металлические детали не ржавеют в грунте и влажных колодцах. После демонтажа хомут можно использовать снова, заменив только резиновый уплотнитель.
Монтаж без сварки и отключения системы
Нужен только гаечный ключ. Не нужно вырезать участок трубы или надолго останавливать подачу воды — это сокращает время аварийных работ и затраты на ремонт.
Опорный лист замка
Под болтовым узлом размещён опорный лист, который равномерно прижимает резину в зоне замка. Благодаря этому хомут герметичен по всему периметру трубы.
Удлинённые гайки и фиксатор резьбы
Длинные болты и удлинённые гайки DIN 6330 позволяют начать затяжку даже на деформированной трубе или в тесном котловане. На резьбу ещё на производстве нанесён фиксатор, чтобы гайки не откручивались от вибрации.
Как установить хомут 560-570/400
- Очистите трубу от ржавчины, грязи и наростов на ширину не менее 400 мм.
- Измерьте наружный диаметр: он должен быть в пределах 560–570 мм.
- Смочите трубу и резину мыльным раствором (мыло : вода ≈ 1 : 5).
- Открутите гайки, снимите шайбы и оберните бандаж вокруг трубы так, чтобы замок был на противоположной от повреждения стороне, а дефект — посередине ширины хомута.
- Вставьте болты в пальцы, наверните гайки вручную, а затем равномерно в шахматном порядке затяните все 4 болта до 65 Нм.
- Проверьте соединение под давлением в течение 20 минут. При подтекании равномерно подтяните гайки.
На подземном трубопроводе засыпьте хомут песком слоем не менее 200 мм и тщательно утрамбуйте.
Купить ремонтный хомут 560-570 мм шириной 400 мм
Заказывайте хомут нержавеющий ремонтный Гидро 560-570/400 с доставкой по всей Украине. Гарантия производителя — 5 лет.
Если ремонтной муфты (хомута ремонтного) нет на складе, изготавливаем в течение 3-4 дней.
