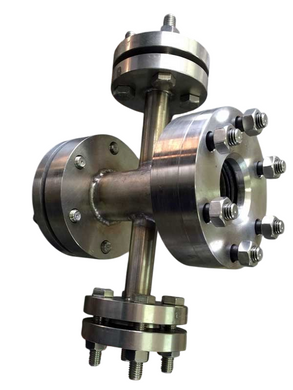

Фонарь смотровой прямоточный АТК26-01-1-89 Ру 0,6 МПа Ду 150

Фонарь смотровой АТК 26-01-1-89 прямоточный (тип 1) Ду 150 Ру0,6 МПа: визуальный контроль потока в трубопроводе

Производим под заказ 1,5-2 недели

Фонарь смотровой прямоточный АТК 26-01-1-89 Ду 150 монтируют непосредственно в линию трубопровода для визуального контроля рабочей среды. Два плоских смотровых стекла позволяют сразу оценить, есть ли поток, насколько он интенсивен, каковы цвет и прозрачность жидкости, нет ли пены, газовых пузырьков или механических примесей. Фонарь работает без питания и датчиков, поэтому контроль доступен в любое время. Обычно его устанавливают после насосов, теплообменников и фильтров, а также на сливных линиях, где нужно видеть движение среды.

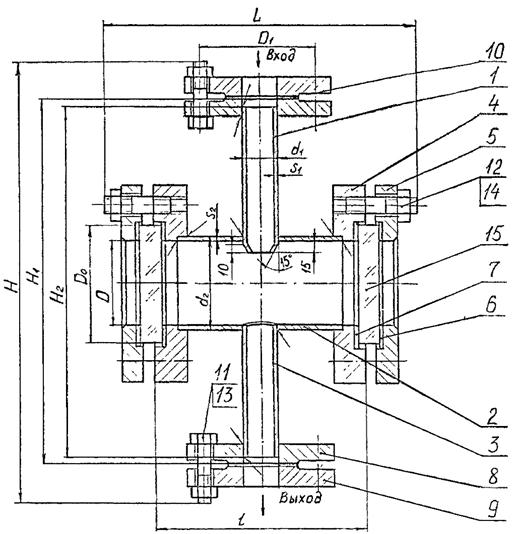

Конструкция  смотровых фонарей типа 1

1 – патрубок – 1 шт.;

2 – патрубок – 1 шт.;

3 – патрубок – 1 шт.;

4 – фланец 4-D по АТК 26-01-1 – 2 шт.;

5 – фланец 5-D по АТК 26-01-1 – 2 шт.;

6 - прокладка 6-D0-ПОН АТК 26-01-1 - 2 шт.;

7 – прокладка 7-D0 по АТК 26-01-1 – 2 шт.;

8 – фланец Ду по ГОСТ 12820 – 2 шт.;

9 - фланец Ду по ГОСТ 12820 - 2 шт.;

10 – прокладка Ду по ГОСТ 15180 – 2 шт.;

11 – болт d по ГОСТ 7798 – n шт.;

12 – шпилька М12 по ГОСТ 22032 – n1 шт.;

13 – гайка d согласно ГОСТ 5915 – n шт.;

14 – гайка М12 по ГОСТ 5915 – n1 шт.;

15 – стекло Д0 по ТУ 21-23-157 (или по ГОСТ 21836) – 2 шт.

Технические характеристики

Расшифровка обозначения

Полное обозначение фонаря по стандарту выглядит так: Фонарь 1-2-150-0,6-1-20 АТК 26-01-1-89, где:

• 1 — тип: прямоточный с плоскими стеклами;
• 2 — выполнение: без соответствующих фланцев;
• 150 — условный проход Ду, мм;
• 0,6 — условное давление Ру, МПа;
• 1 — выполнение уплотнительной поверхности фланцев;
• 20 — марка стали корпуса (для нержавеющего исполнения указывается 12Х18Н10Т).

Строительство и принцип работы

Прямоточная конструкция (тип 1)

Условный проход корпуса-патрубка совпадает с проходным сечением трубопровода, поэтому фонарь не создает сужения и практически не добавляет гидравлического сопротивления. Поток идет через корпус прямолинейно, а два стекла друг напротив друга позволяют смотреть на просвет даже при слабом освещении.

Обзорные стекла

Стекла плоской формы зажаты на корпусе через прокладки из паронита или фторопласта. Замена стекол при плановом обслуживании не требует демонтажа фонаря с линии.

Выполнение

Выполнение 1 — с соответствующими фланцами

Фонарь поставляется с собственными присоединительными фланцами, и с соответствующими (ответными) фланцами и крепежами. Это удобно при создании нового проекта.

Выполнение 2 — без соответствующих фланцев

Фонарь поставляется с собственными присоединительными фланцами, но без соответствующих (ответных) фланцев и креплений. Это удобно, когда на трубопроводе уже есть фланцы или их подбирают отдельно под конкретный проект.

Выполнение 3 — под приварку без фланцев

Стальной или нержавеющий: что выбрать

• Сталь 20 или 09Г2С — для воды, пара, воздуха, газов и нейтральных сред. Экономическое решение для теплосетей, котельных и систем водоснабжения.
• Нержавеющая сталь 12Х18Н10Т — для кислых и щелочных растворов, пищевых продуктов и сред, где важна чистота. Не ржавеет и дольше служит в агрессивных условиях.

Сферы применения

• фармацевтика и технологические установки с вакуумом;
• химическая и нефтехимическая промышленность;
• пищевые, молочные и пивоваренные производства;
• котельные, теплосети и конденсатные линии;
• водоподготовка и очистные сооружения.

Монтаж и обслуживание

Фонарь монтируют на прямом участке трубопровода между фланцами с прокладками, в месте, удобном для осмотра. Перед пуском проверьте затяжку болтов и целостность стекол. Во время эксплуатации периодически очищайте стекла и при необходимости меняйте прокладки. Не допускайте резких перепадов температуры и гидроударов, которые могут повредить стекло.

Купить фонарь смотровой Ду 150 Ру0,6

Фонарь смотровой АТК 26-01-1-89 Ду150 Ру 0,6 МПа производим под заказ за 1,5-2 недели в исполнении 1 или 2 или 3 из стали 20 или нержавеющей стали 12Х18Н10Т. Поможем подобрать материал и уплотнение под вашу среду и доставим по Украине.
