Фонарь смотровой прямоточный АТК26-01-1-89 Ру 0,6 МПа Ду 50

Фонарь смотровой АТК 26-01-1-89 прямоточный (тип 1) Ду 50 Ру0,6 МПа: визуальный контроль потока в трубопроводе

Производим под заказ 1,5-2 недели

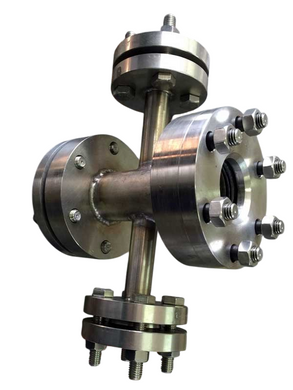

Фонарь смотровой прямоточный АТК 26-01-1-89 Ду 50 устанавливают в разрыв трубопровода, чтобы видеть, как движется рабочая среда. Через два плоских смотровых стекла оператор сразу замечает наличие потока, его интенсивность, цвет и прозрачность жидкости, пену, пузырьки газа или механические примеси. Устройство не требует питания и датчиков и дает надежный визуальный контроль в любой момент. Чаще его ставят после насосов, теплообменников, фильтров и на сливных линиях, где важно убедиться, что среда действительно движется.

Конструкция  смотровых фонарей типа 1

1 – патрубок – 1 шт.;

2 – патрубок – 1 шт.;

3 – патрубок – 1 шт.;

4 – фланец 4-D по АТК 26-01-1 – 2 шт.;

5 – фланец 5-D по АТК 26-01-1 – 2 шт.;

6 - прокладка 6-D0-ПОН АТК 26-01-1 - 2 шт.;

7 – прокладка 7-D0 по АТК 26-01-1 – 2 шт.;

8 – фланец Ду по ГОСТ 12820 – 2 шт.;

9 - фланец Ду по ГОСТ 12820 - 2 шт.;

10 – прокладка Ду по ГОСТ 15180 – 2 шт.;

11 – болт d по ГОСТ 7798 – n шт.;

12 – шпилька М12 по ГОСТ 22032 – n1 шт.;

13 – гайка d согласно ГОСТ 5915 – n шт.;

14 – гайка М12 по ГОСТ 5915 – n1 шт.;

15 – стекло Д0 по ТУ 21-23-157 (или по ГОСТ 21836) – 2 шт.

Технические характеристики

Расшифровка обозначения

Полное обозначение фонаря по стандарту выглядит так: Фонарь 1-2-50-0,6-1-20 АТК 26-01-1-89, где:

• 1 — тип: прямоточный с плоскими стеклами;
• 2 — выполнение: без соответствующих фланцев;
• 50 — условный проход Ду, мм;
• 0,6 — условное давление Ру, МПа;
• 1 — выполнение уплотнительной поверхности фланцев;
• 20 — марка стали корпуса (для нержавеющего исполнения указывается 12Х18Н10Т).

Строительство и принцип работы

Прямоточная конструкция (тип 1)

Поскольку корпус-патрубок выполнен на тот же условный проход, что и линия, сечение не сужается, а гидравлическое сопротивление остается минимальным. Среда движется по прямой, а расположение двух стекол друг напротив друга позволяет осматривать поток на просвет даже в темноте.

Обзорные стекла

Плоские стекла прижаты к корпусу через уплотнительные прокладки из паронита или фторопласта. Их можно заменить при плановом обслуживании без демонтажа всего узла с линии.

Выполнение

Выполнение 1 — с соответствующими фланцами

Фонарь поставляется с собственными присоединительными фланцами, и с соответствующими (ответными) фланцами и крепежами. Это удобно при создании нового проекта.

Выполнение 2 — без соответствующих фланцев

Фонарь поставляется с собственными присоединительными фланцами, но без соответствующих (ответных) фланцев и креплений. Это удобно, когда на трубопроводе уже есть фланцы или их подбирают отдельно под конкретный проект.

Выполнение 3 — под приварку без фланцев

Стальной или нержавеющий: что выбрать

• Сталь 20 или 09Г2С — для воды, пара, воздуха, газов и нейтральных сред. Экономическое решение для теплосетей, котельных и систем водоснабжения.
• Нержавеющая сталь 12Х18Н10Т — для кислых и щелочных растворов, пищевых продуктов и сред, где важна чистота. Не ржавеет и дольше служит в агрессивных условиях.

Сферы применения

• фармацевтика и технологические установки с вакуумом;
• химическая и нефтехимическая промышленность;
• пищевые, молочные и пивоваренные производства;
• котельные, теплосети и конденсатные линии;
• водоподготовка и очистные сооружения.

Монтаж и обслуживание

Устанавливайте фонарь на прямом участке трубопровода между фланцами с прокладками там, где его удобно осматривать. Перед запуском проверьте затяжку болтов и состояние стекол. В эксплуатации стекла следует периодически очищать, а прокладки при необходимости менять. Избегайте резких перепадов температуры и гидроударов — они могут повредить стекло.

Купить фонарь смотровой Ду 50 Ру0,6

Фонарь смотровой АТК 26-01-1-89 Ду50 Ру 0,6 МПа производим под заказ за 1,5-2 недели в исполнении 1 или 2 или 3 из стали 20 или нержавеющей стали 12Х18Н10Т. Поможем подобрать материал и уплотнение под вашу среду и доставим по Украине.
