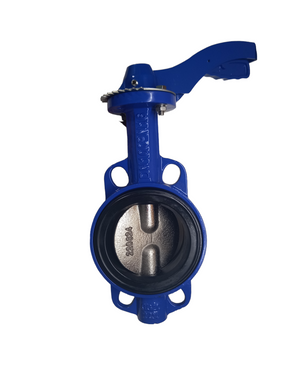

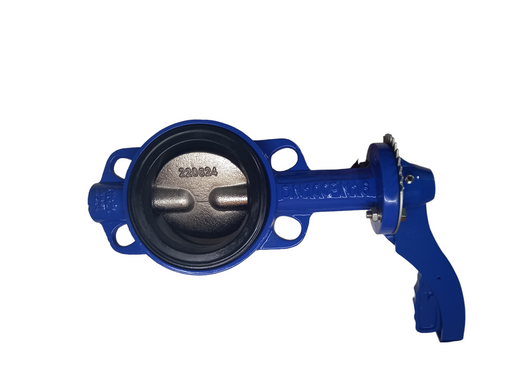

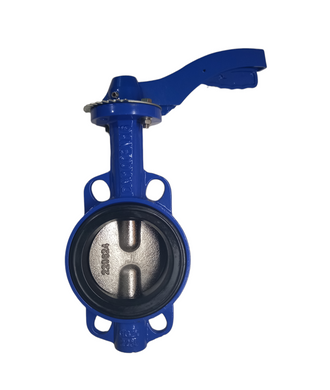

Задвижка Баттерфляй Genebre 2103 с чугунным диском Ду 100

В поворотных дисковых затворах используется вращающийся диск, размещенный на вертикальной оси, как запорный элемент. В собранном состоянии диск может вращаться вокруг оси, что позволяет открывать или закрывать полное сечение трубы. Для обеспечения герметичности используйте металлическую заслонку и эластичные или пластиковые уплотнительные элементы, закрывающие внутреннюю часть корпуса. Эти уплотнительные элементы также выступают в качестве прокладки между клапаном и трубой.

Габариты затвора баттерфляй  Genebre 2103 с чугунным диском Ду 100

Преимущества:

• Низкая потеря давления: обеспечить хороший поток жидкости или газа без существенного сопротивления.
• Простое открывание и закрывание: вращение диска облегчает рулевой клапан.
• Хорошая герметизация: уплотнительные элементы обеспечивают герметичность в закрытом состоянии.
• Малый вес и небольшая занимаемая площадь: облегчают монтаж и интеграцию в системы.< /font>
• При монтаже межфланцевых затворов Айваз КВ-3 необходимо проверить, свободно ли диск перемещается. Положение вала клапана может быть горизонтальным или вертикальным, однако для DN300 лучше горизонтальный монтаж.

Материалы

• Корпус: Чугун EN-GJL-200
• Диск: Чугун  EN-GJS-400
• Уплотнитель EPDM
• Тип соединен – безфланцевый.
• Максимальная рабочая температура составляет 120 °C.

Применение

1. Системы отопления, вентиляции и кондиционирования воздуха.
2. Системы очистки и распределения воды.
3. Горнодобывающая промышленность.
4. Судностроение и бурение.
5. Пищевые и химические компании.
6. Системы пожаротушения.
7. Для работы с водой, морской водой, пылью, газом, сточными водами и воздухом.
8. Рекомендуется использовать редукторный тип привода для всех диаметров дисковых затворов. При диаметрах DN350 и выше поворотные затворы изготавливаются только с редуктором.

Доступны следующие типы приводов:

• Ручной привод
• Редукторный
• Пневматический повод одинарного действия
• Пневматический привод двойного действия
• Электрический привод/вкл./выкл. (с возможностью добавления ручного рычага)

Технические характеристики:
