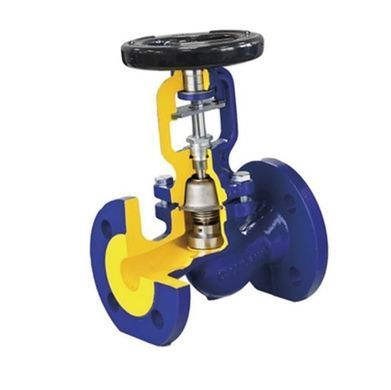

Вентиль cильфонный з чугуна номинальным диаметром Ду 125 мм.
Номинальное давление 16 бар
Рабочая температура -60…+300°C
Класс герметичности А по норме EN - 12266 - 1
Место под установку електропривода
Подробнее можно ознакомиться в дополнительных материалах (см. файлы)
| Присоединение | фланцевое |
|---|---|
| Номинальный диаметр DN (Ду) | 125 мм |
| Номинальное давление PN (Ру) | 16 бар |
| Монтажная длина | 400 мм |
| Материал корпуса | чугун |
| Материал уплотнения | нержавеющая сталь |
| Максимальная температура рабочей среды | 300°С |
| Рабочая среда | вода, горячая вода, пар, нейтральная среда, масло, пропиленгликоль |
|
Особенность вентиля
Проходной – к этой категории относятся все вентили, в которых присоединительные патрубки расположены параллельно и находятся на оси движения рабочей среды. Прямоточный - категория проходных вентилей, в которых шток запора расположен под острым углом относительно оси движения рабочей среды, что позволяет заметно уменьшить гидравлическое сопротивление. Угловой — в вентилях этого типа присоединительные патрубки расположены под углом 90° по отношению друг к другу. Игольчатый — отличие вентиля заключается в конструкции его затвора. Его выполняют в форме конусообразного цилиндра, который в процессе эксплуатации перемещается вдоль уплотнений седла. Вентиль с сильфонным уплотнением - такие вентили оборудуют очень надежными уплотнениями, которые выдерживают увеличенное число рабочих циклов, и значительные температурные перепады.
|
проходной, сильфонное уплотнение |
| Управление | ручное |
| Производитель | Zetkama |
| Страна производителя | Польша |
| Количество отверстий под крепление | 8 |
| Диаметр отверстий под крепление | 19 мм |
| Вес | 49 кг |
| Маркировка | Zetkama 234 |
