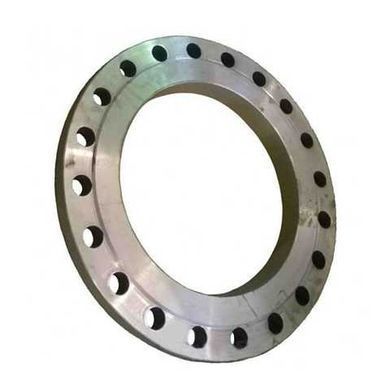

Фланець сталевий плоский приварний Ду 600 (630) Ру 16

Розміри сталевого плоського фланця Ду 600 Ру 16 бар

• D — зовнішній діаметр фланця;
• D1 — міжцентрова відстань кріпільних отворів;
• D2 — діаметр притискної поверхні (дзеркала);
• db — внутрішній діаметр фланця;
• b — товщина фланця;
• d — діаметр отворів під болти або шпильки;
• n — кількість кріпильних отворів.

Фланець плоский сталевий приварний - частина сталевого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.

Сталеві фланці за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

Таблиці з розмірами фланців можна завантажити тут
