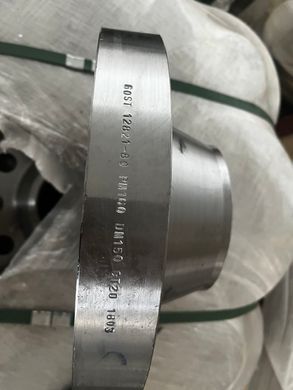

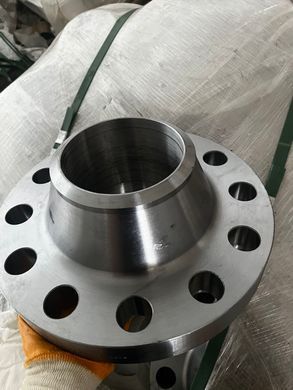

Комірний фланець є елементом з характерною приварною горловиною, виконаною у вигляді конічного концентрату, який плавно з'єднується з трубною стінкою. Ця конструкція сприяє рівномірному розподілу тиску речовин, що передаються через конічну маточину. Такі фланці застосовуються у трубопроводах, що працюють при високому тиску або екстремальних температурах (як високих, так і низьких). Для установки комірного фланця використовується приварювання з V-подібним або суцільним швом.
Сфера використання комірного фланця
Високий робочий тиск дозволяє використовувати комірцевий фланець ГОСТ 12821-80 на особливо відповідальних ділянках:
- нафтогазова та хімічна промисловість
- оборонна та суднобудівна промисловість
- атомна промисловість
- виробництво запірно-регулюючої арматури
- виробництво ємнісного, насосного та іншого обладнання
Креслення та розмірний ряд комірного фланця Ду 150 Ру 160
Розміри комірного фланця ГОСТ 12821 Ду 150 Ру 160 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду, мм | (D1), мм | b, мм | h4, мм | d1, мм | D, мм | D2, мм | n, шт | Болти і шпильки | Вага, кг |
| 150 | 240 | 19 | 57 | 146 | 280 | 212 | 8 | М20 | 8,30 |
Ду - діаметр умовний;
D1 - міжцетрова відстань отворів кріплення;
b - товщина фланця;
h4 - товщина фланця з шийкою під приварювання;
d1 - внутрішній діаметр фланця;
D - зовнішній діаметр фланця;
D2 - діаметр притискної поверхні (дзеркала);
n - кількість отворів під шпильки або болти .
