Конденсатовідвідник поплавковий фланцевий Jokwang JTR-FF12 Ду 15

Конденсатовідвідник поплавковий фланцевий Jokwang JTR-FF12 Ду 15

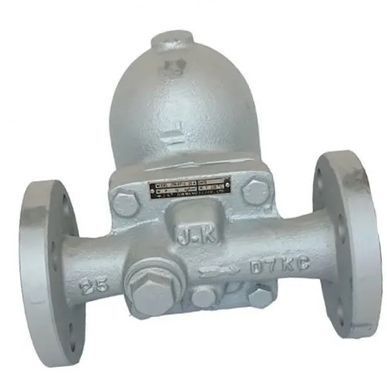

Конденсатовідвідник Jokwang JTR-FF12 Ду 15 — механічний поплавковий (кульковий) пристрій зі вбудованим повітряним клапаном у фланцевому виконанні. На відміну від муфтової серії, фланцеве приєднання забезпечує особливо надійне та жорстке з'єднання з трубопроводом, зручне для стаціонарних промислових паропроводів і відповідального технологічного обладнання.

Виріб південнокорейського виробника Jokwang ILI призначений для безперервного відведення конденсату з парових систем, зберігаючи енергію завдяки герметичному утриманню пари.

Призначення та область застосування

Фланцевий JTR-FF12 Ду 15 застосовують на паророзподільних вузлах, теплообмінниках, у сушарках, автоклавах та системах пароспоживання, де перевагу віддають фланцевому монтажу для швидкого демонтажу й ревізії. Вбудований повітряний клапан автоматично видаляє повітря під час пуску, запобігаючи повітряним пробкам.

Матеріал і конструкція

Корпус виготовлено з високоміцного чавуну з кулястим графітом (FCD), стійкого до термічних навантажень і тривалого контакту з паром. Робочий орган — нержавіюча куля-поплавок, що піднімається під дією конденсату та відкриває випускний отвір. Фланці на вході й виході забезпечують рівномірне затягування та надійну герметизацію.

Технічні особливості

Умовний прохід — Ду 15. Номінальний тиск PN 16 бар, максимальний перепад тиску до 10 бар, гранична температура робочого середовища +220 °C. Приєднання фланцеве, що спрощує вбудовування у трубопроводи з відповідальними стиками. Горизонтальний монтаж і поплавковий принцип гарантують стабільну роботу за змінних навантажень.

Монтаж і обслуговування

Конденсатовідвідник встановлюється горизонтально за напрямком потоку, з фільтром перед ним для захисту сідла клапана. Фланцеве з'єднання дозволяє швидко зняти виріб для ревізії без різьбових операцій на трубі. Модульна кришка забезпечує доступ до внутрішніх деталей для сервісу.

Замовлення

Придбати конденсатовідвідник Jokwang JTR-FF12 Ду 15 можна з доставкою по Україні. Наші менеджери допоможуть підібрати фланцевий типорозмір за витратою конденсату й робочим тиском та проконсультують щодо монтажу.
