Ліхтар оглядовий прямоточний АТК26-01-1-89 Ру 0,6 МПа Ду 20

Ліхтар оглядовий АТК 26-01-1-89 прямоточний (тип 1) Ду 20 Ру0,6 МПа: візуальний контроль потоку в трубопроводі

Виробляємо під замовлення 1,5-2 тижні

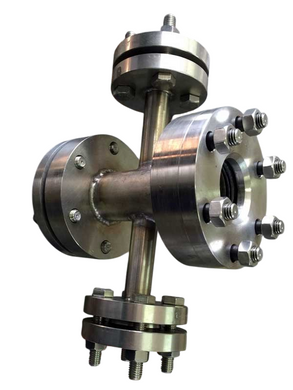

Ліхтар оглядовий прямоточний АТК 26-01-1-89 Ду 20
встановлюють у розрив трубопроводу, щоб бачити, як рухається робоче середовище. Через два плоских оглядових стекла оператор одразу помічає наявність потоку, його інтенсивність, колір і прозорість рідини, піну, бульбашки газу або механічні домішки. Пристрій не потребує живлення та датчиків і дає надійний візуальний контроль у будь-який момент. Найчастіше його ставлять після насосів, теплообмінників, фільтрів і на зливних лініях, де важливо переконатися, що середовище справді рухається.

Конструкція  оглядових ліхтарів типа 1

1 – патрубок – 1 шт.;

2 – патрубок – 1 шт.;

3 – патрубок – 1 шт.;

4 – фланець 4-D по АТК 26-01-1 – 2 шт.;

5 – фланець 5-D по АТК 26-01-1 – 2 шт.;

6 - прокладка 6-D0-ПОН АТК 26-01-1 - 2 шт.;

7 – прокладка 7-D0 по АТК 26-01-1 – 2 шт.;

8 – фланець Ду за ГОСТ 12820 – 2 шт.;

9 - фланець Ду за ГОСТ 12820 - 2 шт.;

10 – прокладка Ду за ГОСТ 15180 – 2 шт.;

11 – болт d за ГОСТ 7798 – n шт.;

12 – шпилька М12 за ГОСТ 22032 – n1 шт.;

13 - гайка d згідно з ГОСТ 5915 - n шт.;

14 – гайка М12 за ГОСТ 5915 – n1 шт.;

15 - скло Д0 за ТУ 21-23-157 (або за ГОСТ 21836) - 2 шт.

Технічні характеристики

Розшифровка позначення

Повне позначення ліхтаря за стандартом виглядає так: Ліхтар 1-2-20-0,6-1-20 АТК 26-01-1-89, де:

• 1 — тип: прямоточний з плоскими стеклами;
• 2 — виконання: без відповідних фланців;
• 20 — умовний прохід Ду, мм;
• 0,6 — умовний тиск Ру, МПа;
• 1 — виконання ущільнювальної поверхні фланців;
• 20 — марка сталі корпусу (для нержавіючого виконання вказується 12Х18Н10Т).

Будова та принцип роботи

Прямоточна конструкція (тип 1)

Корпус-патрубок має той самий умовний прохід, що й трубопровід, тому ліхтар не звужує переріз і майже не створює гідравлічного опору. Середовище проходить крізь корпус по прямій, а два стекла, розташовані одне навпроти одного, дозволяють дивитися «на просвіт» навіть у темному приміщенні.

Оглядові стекла

Плоскі стекла притиснуті до корпусу через ущільнювальні прокладки з пароніту або фторопласту. Їх можна замінити під час планового обслуговування без демонтажу всього вузла з лінії.

Виконання

Виконання 1 — з відповідними фланцями

Ліхтар постачається з власними приєднувальними фланцями, і з відповідними (ответними) фланцями і кріплення. Це зручно, коли робиться новий проєкт.

Виконання 2 — без відповідних фланців

Ліхтар постачається з власними приєднувальними фланцями, але без відповідних (ответних) фланців і кріплення. Це зручно, коли на трубопроводі вже є фланці або їх підбирають окремо під конкретний проєкт.

Виконання 3 — під приварку без фланців

Сталевий чи нержавіючий: що обрати

• Сталь 20 або 09Г2С — для води, пари, повітря, газів і нейтральних середовищ. Економічне рішення для тепломереж, котелень та систем водопостачання.
• Нержавіюча сталь 12Х18Н10Т — для кислих і лужних розчинів, харчових продуктів і середовищ, де важлива чистота. Не іржавіє і довше служить в агресивних умовах.

Сфери застосування

• хімічна та нафтохімічна промисловість;
• харчові, молочні та пивоварні виробництва;
• котельні, тепломережі та конденсатні лінії;
• водопідготовка та очисні споруди;
• фармацевтика та технологічні установки з вакуумом.

Монтаж і обслуговування

Ліхтар монтують на прямій ділянці трубопроводу між фланцями з прокладками, у місці, зручному для огляду. Перед пуском перевірте затягування болтів і цілісність стекол. Під час експлуатації періодично очищайте стекла та за потреби замінюйте прокладки. Не допускайте різких перепадів температури та гідроударів, що можуть пошкодити скло.

Купити ліхтар оглядовий Ду 20 Ру0,6

Ліхтар оглядовий АТК 26-01-1-89 Ду20 Ру 0,6 МПа виробляємо під замовлення за 1,5-2 тижні у виконанні 1 або 2 або 3 зі сталі 20 або нержавіючої сталі 12Х18Н10Т. Допоможемо підібрати матеріал і ущільнення під ваше середовище та доставимо по Україні.
