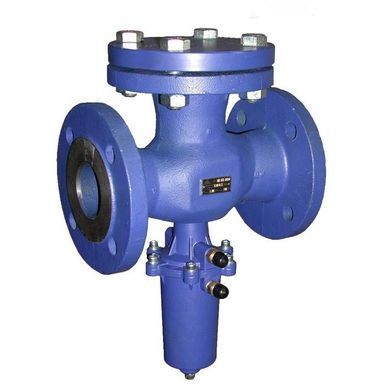

Регулятор тиску після себе LDM RD 103 V DN 20 PN 16
RD 103 V виробництва LDM : — це регулятори вихідного тиску прямої дії, які автоматично знижують та підтримують заданий тиск робочого середовища без підключення зовнішнього джерела енергії. Регулювання здійснюється мембранним механізмом із пружинним налаштуванням, що забезпечує точну підтримку заданого значення тиску на виході.
Устаткування використовується в системах опалення, водопостачання та вентиляції, а також у різних технологічних процесах, де здійснюється транспортування рідких та газоподібних середовищ.
Принцип роботи
Мембрана регулятора з одного боку піддається дії вихідного тиску, а з іншого — зусиллю регулювальної пружини. При зниженні тиску на виході клапан відкривається, збільшуючи прохід середовища. При перевищенні встановленого значення — прикривається. Конструкція конуса зі зменшеним гідравлічним навантаженням мінімізує вплив коливань вхідного тиску на стабільність регулювання.
Основні технічні характеристики
- Номінальний діаметр (DN): 15–50 мм
- Номінальний тиск: PN 16 (до 1,6 МПа)
- Діапазони налаштування вихідного тиску:
0,025–0,1 МПа
0,08–0,3 МПа
0,2–0,65 МПа
0,3–1,0 МПа - Максимальна різниця тиску:
RD 103 V — до 0,4 МПа - Робоча температура: від −5°C до +130°C (короткочасно до +140°C)
- Середовище: вода, повітря, інші сумісні неагресивні середовища (не для масла)
Матеріали виконання
- RD 103 V: корпус — сірий чавун EN-JL 1040, фланцеве приєднання
- Конус — латунь
- Ущільнення конус-сідло — EPDM
- Мембрана — EPDM
Габаритні розміри та маса RD 103 V Ду 15 - 50 (фланцеве приєднання)
| DN | L1, мм | D1, мм | D2, мм | D3, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 4×14 | 5,7 |
| 20 | 150 | 105 | 75 | 58 | 4×14 | 6,8 |
| 25 | 160 | 115 | 85 | 68 | 4×14 | 7,8 |
| 32 | 180 | 140 | 100 | 78 | 4×18 | 10,2 |
| 40 | 200 | 150 | 110 | 88 | 4×18 | 11,0 |
| 50 | 230 | 165 | 125 | 102 | 4×18 | 14,4 |
Особливості монтажу
- Монтаж здійснюється за напрямком стрілки на корпусі.
- Рекомендована довжина прямої ділянки перед клапаном — не менше 6×DN.
- Перед регулятором обов’язково встановлення механічного фільтра.
- При ризику перевищення тиску рекомендується встановлення запобіжного клапана після регулятора.
Переваги
- Автономна робота без електроживлення
- Стабільне регулювання при змінному вхідному тиску
- Надійна мембранна конструкція
- Можливість точного налаштування та пломбування
- Європейське виробництво
Регулятори RD 103 V — це оптимальне рішення для стабілізації тиску в інженерних системах з робочим тиском до PN 16 та температурою до +140°C.
