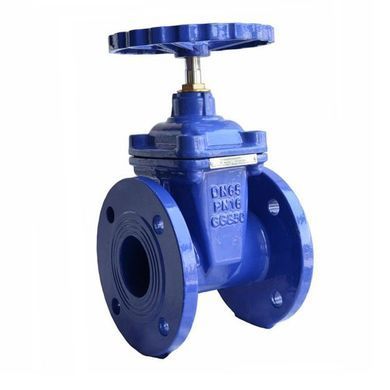

Засувка з гумовим клином Walver Ду 500 (Ру10)

Робоче ередовище: вода, неагресивнi рiдини до + 120° С.
Застосовуеться в якостi запiрного пристрою на трубопроводах холодного та гарячого водопостачання, теплопостачання, технологiчних трубопроводах, якi транспортують середовища, неагресивнi до матерiалiв виробу.

Засувка з обгумованим клином Ду 200 Ру 16

L - монтажна довжина - 230 мм;

n-ød - кількість і діаметр отворів - 12 шт-23 мм;

D - зовнішній діаметр фланця - 340 мм;

D1 - міжцентрова відстань отворів під кріплення - 295 мм;

H - висота засувки - 680 мм

Вага - 52 кг

1. Корпус - Чавун EN-GJS-500-7

2. Ущильнення - Каучук ЕРDМ

3. Шток - Нержавiюча сталь AISI 420

4. Клин - Чавун EN-GJS-500-7

5. Гайка штоку - Латунь

6. Ущильнення кришки - Каучук ЕРDМ

7. Кришка - Чавун EN-GJS-500-7

8. Ущильнююче кільце - Силікон

9. Втулка - Латунь

10. Ущильнююче кільце - Силікон

11. Штурвал - Чавун EN-GJS-500-7

12. Гайка штурвала - Нержавіюча сталь

Детальніше з технічною документацією можна озайомитись тут
